JH-65 液化气多级泵
您的位置：首页 >> 加气机配件JH-65液化气多级泵是离心式测流道泵，采用了水平结构，共6级，轴采用机械密封，无需冷却。该泵用于传输液化气，特别是高压力差、低汽蚀余量和气体含量高达50%的液体，例如从地下罐中泵液化气。该泵在吸气端采用了预先压缩涡轮，使其可以很好的用在要求低汽蚀余量的情况下，因此该泵可以用在不利的吸气情况下。
应用范围：
装瓶；从地下罐中泵液化气；大批量加气；油罐车，槽车装车、卸车；液化气蒸气回收。
| 技术说明 | ||
| 旋转方向： | 面对泵的驱动轴末端逆时针旋转 | |
| Z大工作压力： | 在120℃时40公斤 | |
| 转速： | 1450rpm | |
| 功率： | 380V50Hz4KW | |
| 环境温度： | 20℃～＋60℃ | |
| 级数： | 6级 | |
| 连接法兰： | DIN 2501 PN 40 as per DIN 2501 PN 40 |
|
| 轴承： | 泵端滑动轴承、驱动端滚珠轴承 | |
| 润滑： | 泵端的滑动轴承由泵的液体润滑、驱动端的滚珠轴承自润滑 | |
| 型号： | JH-65 w/motor | JH-65 without motor |
| 包 装： | 1pcs/Wood Case | 1pcs/Wood Case |
| 净 重： | 136kg | 64kg |
| 毛 重： | 160kg | 78kg |
| 包装尺寸： | 1170×420×450mm | 1000×480×450mm |
性能参数
密度 Density = 1kg/l
| Flow rate | JH-65 | NPSH1[m] | NPSH2[m] | |
| 1.0㎥/H | 功率H(m) | 243 | 1.35 | 0.17 |
| 扬程P(KW) | 6 | |||
| 1.5㎥/H | 功率H(m) | 219 | 1.25 | 0.17 |
| 扬程P(KW) | 5.5 | |||
| 2.5㎥/H | 功率H(m) | 169 | 1.1 | 0.17 |
| 扬程P(KW) | 4.35 | |||
| 3.5㎥/H | 功率H(m) | 120 | 0.95 | 0.17 |
| 扬程P(KW) | 3.4 | |||
| 4.5㎥/H | 功率H(m) | 76 | 0.95 | 0.18 |
| 扬程P(KW) | 2.65 | |||
 |
 |

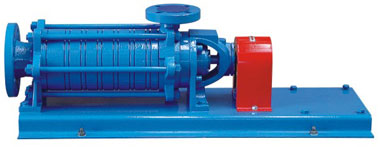

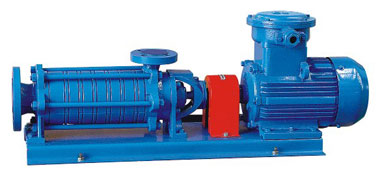

| JH-65 —不带电机液化气多级泵 | JH-65 —带电机液化气多级泵 |
